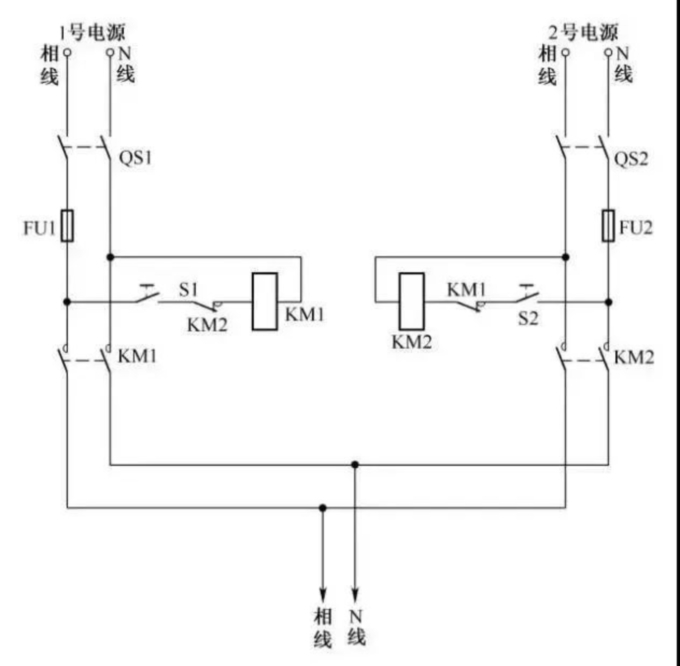

06单相双电源自动切换电路
双电源切换应用非常广，两个接触器可实现自动切换，主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。
主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。常闭触点断开，备用电源不工作。当主线路断电的时候，继电器也断电。常开触点恢复初始断开状态，主线路断开。备用电路的接触器通过继电器的常闭触点开始工作。

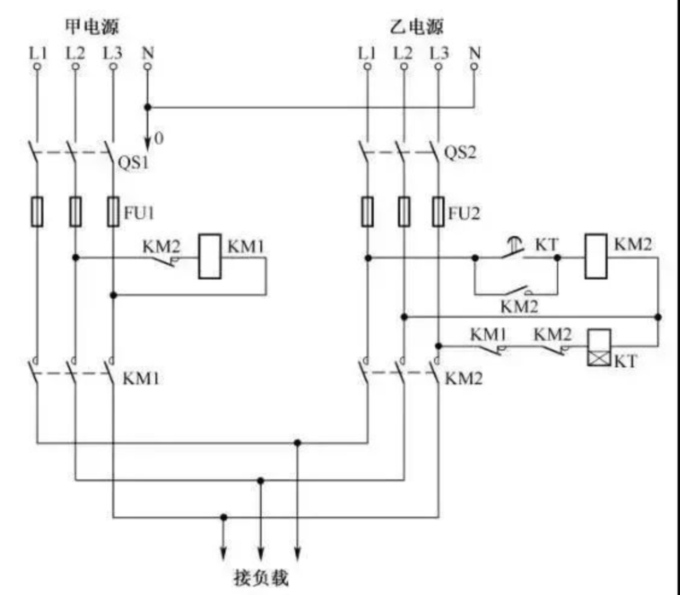

07三相双电源自动切换电路
这个电路采用了继电器ka的常开常闭和接触器km1km2常开常闭双互锁结构，安全可靠。

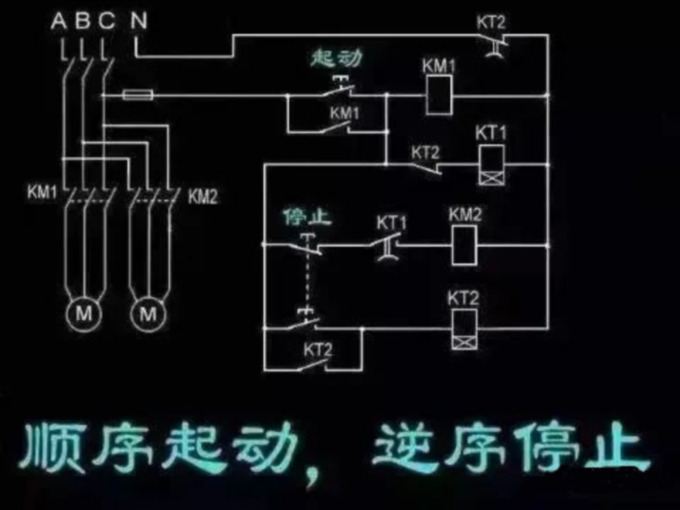

08两台电动机顺序启动，逆序停止电路
启动按钮按下后km1吸合并保持，KTI1延时后KM2工作；停止按钮按下后，km2先断电停运，经KT22延时后km1断电停运。

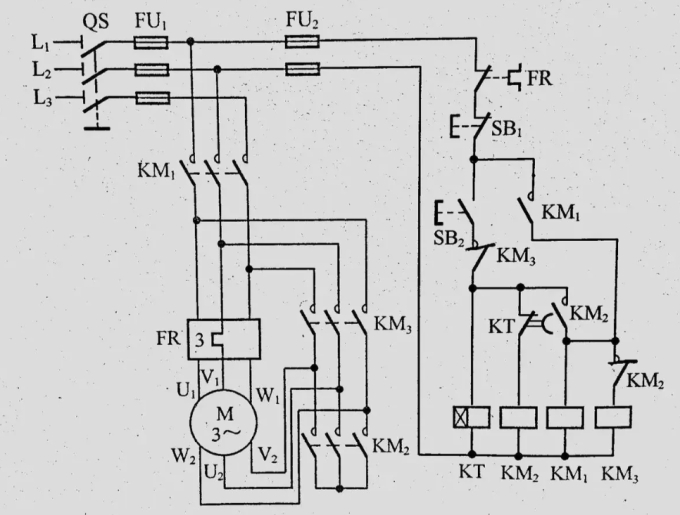

09时间继电器控制星三角减压启动电路图
操作者必须在电动机起动结束后，按下全压运行按钮，才可进行工作。若忘记按下全压运行按钮而进行工作，将会烧毁电动机。解决的办法利用时间继电器进行自动控制。

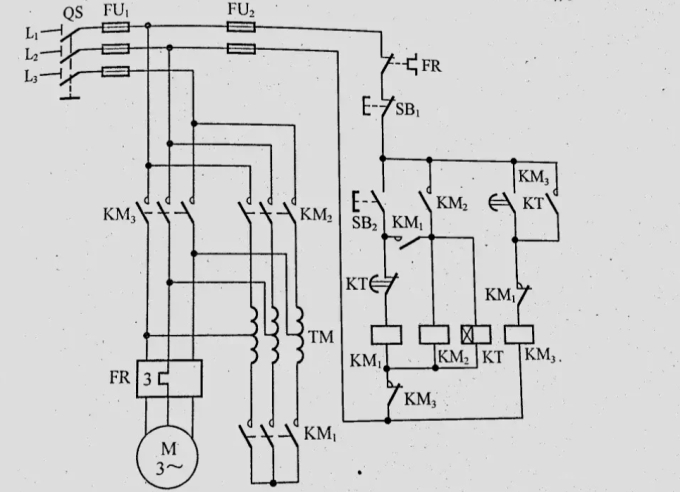

10时间继电器控制自耦变压器减压启动电路
自耦变压器降压启动是利用自耦变压器来降低加在电动机定子绕组上的电压,达到限制起动电流的目的。电动机起动时，定子绕组加上自耦变压器的二次电压。起动结束后，甩开自耦变压器，定子绕组上加额定电压，电动机全压运行。
